Стенд калибровочный электронно-механический АТ-01

Диапазон рабочих расстоянийот центра излучателя до центра детектора, м 0,4 - 10
Абсолютная погрешность позиционирования,
где R - рабочее расстояние от центра излучателя до центра детектора в мм 		не более 0,0015 R
Дискретность индикации рабочего расстояния, мм 0,01
Дискретность позиционирования (разрешающая способность), мм не более 0,045
Размер платформы, мм 1000х1000х510
Размер стола платформы, мм 500х600
Диапазон перемещений подъемного столика, мм 300
Размер платформы, мм 1000х1000х510
Масса устанавливаемого на платформе оборудования, кг до 60
Длина кабелей связи между платформой и рабочим местом оператора, м до 50
Питание стенда от сети трехфазного переменного тока
- напряжение, В (380±38)/(220±22)
- частота, Гц (50±2)
Мощность, потребляемая от сети, ВА не более 250
Мощность, потребляемая вспомогательным оборудованием, размещаемым на платформе стенда, ВА не более 500
Время непрерывной работы, ч не менее 24
Диапазон рабочих температур, oC +15 - +35
Масса стенда, кг
- блок управления с клавиатурой 16
- устройство цифровой индикации 6
- платформа 100
- основание 200
Средняя наработка на отказ, ч не менее 10000
Средний ресурс, ч не менее 10000
Средний срок службы, лет не менее 10

Отличительные особенности

  • Совместная работа с двумя излучателями, размещенными по противоположным концам стенда
  • Ручной и дистанционный режимы позиционирования
  • Дистанционное позиционирование платформы в координатах, связанных с излучателями в абсолютных и относительных координатах
  • Программируемый плавный разгон и останов платформы (время разгона и останова - 1,5 с)
  • Безопасное ограничение скорости перемещения платформы
  • Безопасный рабочий разгон и останов платформы
  • Безопасный аварийный останов платформы ("концевое защитное отключение")
  • Безопасное торможение до останова платформы при наличии управления на движение
  • Контроль диапазона перемещений платформы
  • Автоматическое отключение блока управления от питающей сети при возникновении тока утечки, превышающего допустимое значение
  • Контроль работоспособности с использованием градуировочных шкал
  • Дистанционный контроль работоспособности
  • Возможность ручного позиционирования
  • Возможность размещения водного фантома
  • Монтаж "под ключ"



Состав
Основание, платформа, блок управления, клавиатура, устройство цифровой индикации, блок резисторов, комплект кабелей, комплект запасных частей и принадлежностей, комплект монтажных частей, руководство по эксплуатации. В комплект поставки могут быть включены: приспособление для калибровочных процедур, приспособления для лазерной юстировки, подъемный столик, штатив для размещения детекторов образцового дозиметра, система теленаблюдения показаний дозиметров, система теленаблюдения.

Заказать оборудование

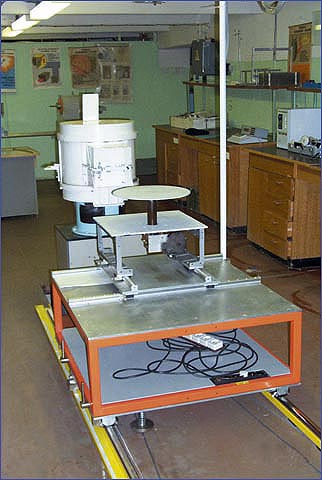

Изображение 1. Стенды калибровочные : Стенд калибровочный электронно-механический АТ-01
